亚洲A片一区日韩精品无码,精品精品国产男人的天堂,国产欧美日韩网暴亚洲,亚洲中文字幕久久精品无码APP

聯(lián)系電話：024-83689715  13066628868
單道次壓縮實(shí)驗(yàn)-變形抗力曲線的測(cè)定
       金屬的變形抗力值對(duì)于確定軋機(jī)負(fù)荷和制定合理的軋制工藝規(guī)程是不可缺少的，尤其對(duì)于薄板坯連鑄連軋來說，雖然總的壓縮比較常規(guī)流程要小，但單道次的壓縮比卻很大，因此對(duì)其進(jìn)行變形抗力的模擬具有十分重要的意義。當(dāng)采用控制軋制工藝后，由于要求反復(fù)形變?cè)俳Y(jié)晶細(xì)化晶粒，在奧氏體低溫區(qū)要求有足夠的累積壓下量以及要求有極低的終軋溫度等，這些因素都使軋制力增大，它往往成為滿足控制軋制工藝條件的限制因素。本文以“薄板坯連鑄連軋含Nb鋼的變形抗力的研究 ”為實(shí)例，進(jìn)行闡述。
（1）實(shí)驗(yàn)方案
       試樣以100℃/s快速升溫到1250℃，保溫30s，以10℃/s冷速冷卻到1150℃，保溫2分鐘，然后以5℃/s的冷速冷卻到變形溫度，保溫10s進(jìn)行變形。變形條件為，變形程度70％(真應(yīng)變1.204)；應(yīng)變速率分別為1，10，20/s；變形溫度分別為850℃， 900℃，950℃，1000℃，1050℃，1100℃；單道次壓縮實(shí)驗(yàn)工藝示意圖如圖3.2.4所示，記錄應(yīng)力－應(yīng)變曲線，回歸出變形抗力模型。這里主要研究變形程度對(duì)變形抗力的影響。

圖3.2.4 單道次壓縮實(shí)驗(yàn)工藝圖

（2）實(shí)驗(yàn)結(jié)果及分析 實(shí)驗(yàn)測(cè)得的變形速率分別為1s-1、10s-1和20s-1，不同變形條件下的變形抗力曲線如下圖。

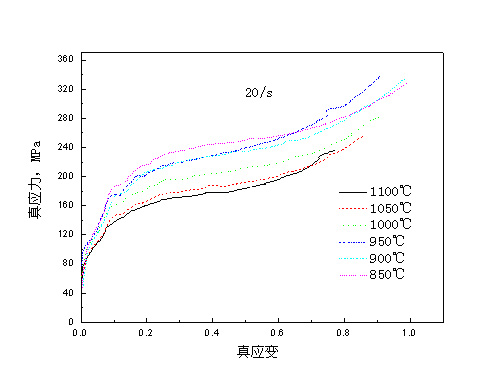

圖3.2.5試樣鋼的變形抗力曲線

        變形程度對(duì)變形抗力的影響直觀上可以從應(yīng)力應(yīng)變曲線上得到反映，從圖3.2.5上可以看出，不論在哪種變形速率和變形溫度下，隨著變形程度的增加都發(fā)生了加工硬化現(xiàn)象，即變形抗力隨著變形程度的增加而增加。在較低的變形溫度和較高的變形速率條件下，變形抗力增加顯著。從圖3.2.5上還可以看出，在同一變形程度下，隨金屬溫度的升高，變形抗力降低，當(dāng)應(yīng)變量小于0.2時(shí)，變形抗力增加比較顯著，當(dāng)應(yīng)變量繼續(xù)增大時(shí)，隨變形程度的增加，變形抗力的增加變得緩和，尤其是變形速率較低（變形速率 ε＝1/s）的時(shí)候，這是因?yàn)殡S變形程度的進(jìn)一步增加，位錯(cuò)密度等結(jié)構(gòu)缺陷增多，儲(chǔ)存能增加，促進(jìn)了動(dòng)態(tài)回復(fù)與再結(jié)晶而引起軟化所致。
       變形抗力除受到變形程度的影響外，還受到變形溫度和變形速率的影響。綜合所有影響變形抗力的因素，并參考有關(guān)文獻(xiàn)，對(duì)金屬塑性變形抗力數(shù)學(xué)模型進(jìn)行比較及精度分析，最后確定金屬塑性變形抗力數(shù)學(xué)模型為：
　　 (3.2.1) 式中，a，b，c，d為常數(shù)。t為溫度，℃。
       上式可以化為： (3.2.2)
       對(duì)上式可用最小二乘法進(jìn)行多元線性回歸分析，利用origin軟件進(jìn)行各項(xiàng)分析，分別回歸出lna, b, c, d的值。
       對(duì)比不同變形速率下的應(yīng)力應(yīng)變曲線時(shí)發(fā)現(xiàn)，當(dāng)變形速率較小，變形溫度較高時(shí)，容易發(fā)生動(dòng)態(tài)回復(fù)與再結(jié)晶，減緩了加工硬化，變形抗力曲線中應(yīng)力隨應(yīng)變?cè)觥?
版權(quán)所有：沈陽科安捷材料技術(shù)有限公司 電話：024-83680273  郵箱：luoza@ral.neu.edu.cn
公司地址：遼寧省沈陽經(jīng)濟(jì)技術(shù)開發(fā)區(qū)開發(fā)二十二號(hào)路渾河十九街   備案: 遼ICP備18007364

遼公網(wǎng)安備 21010602000262號(hào)
